电动汽车线缆美国UL2263新标准解读

嘉峪检测网        2022-09-17 05:49

最新消息,最新标准UL2263-Standard for Electric Vehicle Cable(电动汽车线缆标准)于2022年05月09日发布第一版。电动汽车线缆原来被描述在UL62标准的4.8章节,现也全部被UL2263所取代,所以大家在认证和测试时,切记一定要引用新的UL2263标准。



UL2263标准解读



1、主要型号



UL2263 主要有6个型号,分别为 EVJ  EV ;  EVJE  EVE ;  EVJT  EVT



第一组:热固性材料绝缘型号:EVJ   EV



Type EVJ — Rated 300 V, contains two to six 18-12 AWG thermoset-insulated circuit conductors, and may employ one or more insulated grounding conductors. The cable may contain hybrid data, signal, communications, and/or optical fiber cable in any AWG size.



型号EVJ  300V(供电线径为:18-12 AWG)   :使用的绝缘材料主要为热固性材料(如EP, CR, CSM, CPE等)



Type EV — Rated 1000 V, contains two or more 18 AWG to 500 kcmil thermoset-insulated circuit conductors, and may employ one or more insulated grounding conductors. The cable may contain hybrid data, signal, communications, and/or optical fiber cable in any AWG size.



型号EV  1000V (供电线径为:18-500 kcmil ) :使用的绝缘材料主要为热固性材料(如EP, CR, CSM, CPE等)



备注:常用的热固性材料有:



CR( polychloroprene,氯丁橡胶),CSM( chloro-sulphonyl-polyethylene,氯磺酰基聚乙烯),



CPE( chlorinated polyethylene氯化聚乙烯) EP(ethylene propylene rubber,乙丙橡胶)



第二组:热塑性弹性体绝缘型号: EVJE   EVE



Type EVJE — Rated 300 V, same as Type EVJ except that the cable employs thermoplastic-elastomer-insulated conductors and jacket.



型号EVJE  300V(供电线径为:18-12 AWG)   :使用的绝缘材料主要为热塑性弹性体材料(如TPE等)



Type EVE — Rated 1000 V, same as Type EV except that the cable employs thermoplastic-elastomer-insulated conductors.



型号EVE  1000V (供电线径为:18-500 kcmil ) :使用的绝缘材料主要为热塑性弹性体材料(如TPE等)



第三组:热塑性绝缘型号: EVJT   EVT



Type EVJT — Rated 300 V, same as Type EVJ except that the cable employs thermoplastic (PVC) insulated conductors.



型号EVJT  300V(供电线径为:18-12 AWG)   :使用的绝缘材料主要为热热塑性材料(如PVC等)



Type EVT — Rated 1000 V, same as Type EV except that the cable employs thermoplastic (PVC).



型号EVT  1000V (供电线径为:18-500 kcmil ) :使用的绝缘材料主要为热热塑性材料(如PVC等)



2、电压



This standard specifies the requirements for electric vehicle cables rated up to 1000VAC and DC.



UL2263电压最高1000V AC 或DC ,主要300V, 600V ,1000V三个电压等级。



3、温度



 It is rated 60 °C, 75 °C, 90 °C, or 105 °C



 UL2263温度等级为:60 °C, 75 °C, 90 °C, 105 °C, 四个温度等级。对比欧标EN50620和国标GBT33594的耐温最高为90度,所以美国UL标准的温度是要高出很多的。



60 to 105°C (140 to 221°F) dry:干燥环境(主要室内):60 to 105°C



60°C (140°F) wet: 潮湿环境:60°C



60°C (140°F) where exposed to oil: 耐油环境60°C



4、导体



Conductors shall be of annealed copper in compliance with ASTM B3 or NMX-J-036-ANCE, or annealed coated copper in compliance with ASTM B33 or NMX-J-008-ANCE.



导体主要为软铜或电镀软铜, 合金铜和铝合金这些金属导体是不能选择的。



5、线径大小



Electric vehicle cable employs flexible stranded copper conductors in a size range of 18 AWG to 500 kcmil



主供电线的线径:从18 AWG(0.824mm² )到500 kcmil(253mm²),信号传输和控制线缆不受此约束。



6、绝缘材料和护套材料



The insulation and jacket are both thermoset on Types EVJ and EV, thermoplastic elastomer (TPE) on Types EVJE and EVE, and thermoplastic (PVC) on Types EVJT and EVT.

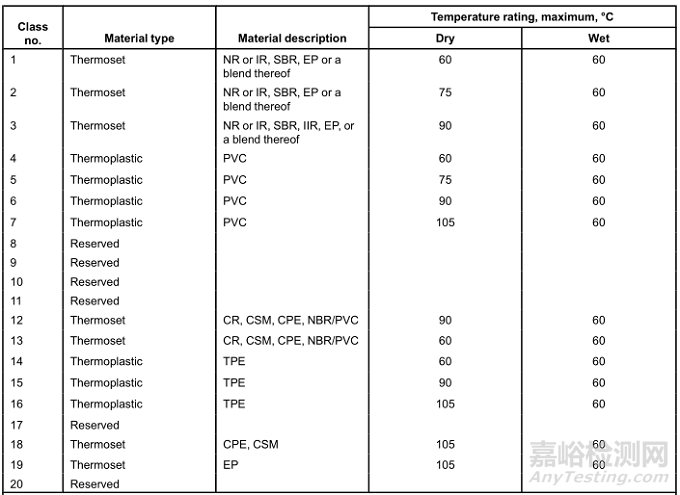

绝缘材料表

电动汽车线缆美国UL2263新标准解读

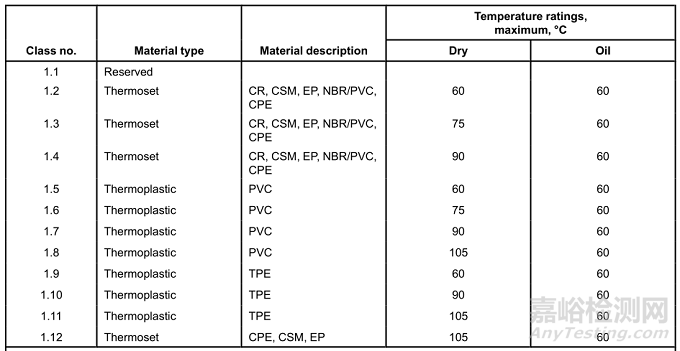

护套材料表

电动汽车线缆美国UL2263新标准解读



7、主要测试项目



不管是UL62还是UL2263测试项目大体一致,但以下主要测试项目是我们的产品设计和选材必须要重点考虑的。



测试项目

检测方法

检测对象

备注

Permittivity

电容率

测试14天,确定14天后电容与第1天和第7天的电容变化率

绝缘芯线分别测试



Stability factor

稳定因数

(1)14天后在 3150 V/mm and 1575 V/mm两种测试条件下,功率因数的差值≦ 1.0

(2)在第14天功率因数减去第一天功率因数的值≦0.5

绝缘芯线分别测试



Weather resistance

耐候性测试

在氙弧测试箱中720小时

成品线



Swelling and blistering

肿胀和起泡测试

在50 °C ±1 °C的水中浸泡两周

只有护套为热固性材料的成品线才做

热固性的材料:CPE ,EP等

Fluid resistance

耐化学液

在20 °C ± 1 °C的10种液体环境中每种化学液浸泡1小时。

成品线

化学液划分为A, B ,C ,D,E五个组别。



新旧标准测试差异



与UL62标准相比较,UL2263测试方面主要有以下变化。



UL2263

UL62

说明

燃 烧

水平燃烧或FT2 or FH(必须)

FT2(必须)

UL2263标准里托盘成束燃烧测试UL1685或FT4不再作要求。



FT1 or FV-1 (可选)

VW-1 or FV-2 (可选)

FT1,FT4, VW-1(可选)

耐化学液

Fluid resistance (optional)(可选 )

在20 °C ± 1 °C的10种液体环境中每种化学液浸泡1小时。

Diesel Fuel 柴油

Ethanol乙醇

Gasoline 汽油

Power Steering Fluid 动力转向液

Lubricating Oil  润滑油

Battery Acid 电池酸液

Automatic Transmission Fluid自动变速器油

Brake Fluid制动液

Engine Coolant (Anti-Freeze) 发动机冷却液(防冻)

Road Salt 路盐



以上解读只是个人理解,如有错误请给予批评指正,不作为检测和认证的判定依据,一切以UL标准的内容为准。
