伺服器产品ESD整改案例分享

嘉峪检测网        2022-06-06 21:54

       伺服器指:一个管理资源并为用户提供服务的电脑软体,通常分为档案伺服器,资料库伺服器和应用程式伺服器。执行以上软体的电脑,或称为网路主机。伺服器通常以网络作为媒介,既可以通过内部网路对内提供服务,也可以通过网际网路对外提供服务。



测试标准



整改后样机通过EN61000-4-2标准,接触放电4KV。



项目难点



内部PCB不能整改,只能改变外部结构。



整改方案



1.数据分析



样机VGA、USB以及网口周围金属进行接触放电4KV测试时会出现死机或重启想象。



2.数据分析



样机VGA、USB以及网口周围金属进行接触放电4KV测试时会出现死机或重启想象。



3.干扰分析



服务器分为上下两层,搭接处金属有喷漆,如下图1。



伺服器产品ESD整改案例分享

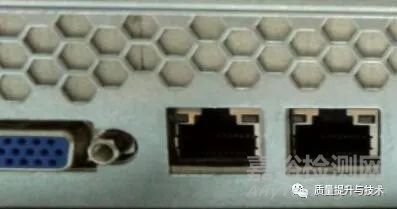

      VGA、USB以及网口与机箱搭接处是一块独立的金属挡片,金属挡片喷漆并且与机箱有很大缝隙,如下图2。



针对以上存在的设计隐患,进行对策分析和整改。

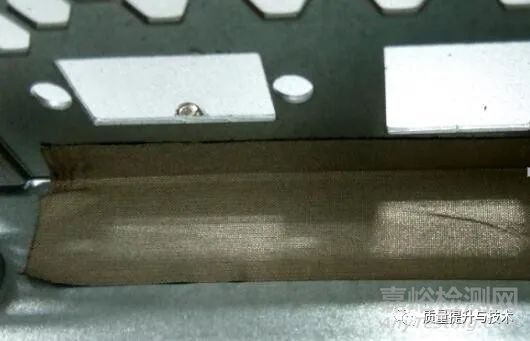

金属挡片上下端进行打磨并用导电布与机箱进行搭接,如下图3



伺服器产品ESD整改案例分享



            服务器上下两层搭接处金属部位进行打磨,加导电泡棉加强接触。

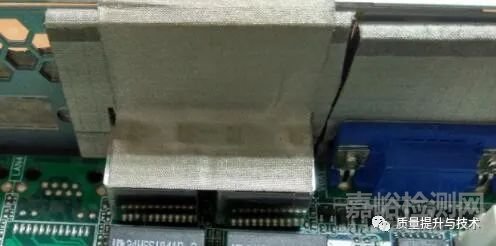

VGA、USB以及网口与挡片接触部位用导电布和导电泡棉进行搭接,如下图4



伺服器产品ESD整改案例分享



整改总结



      静电干扰主要是共模干扰,尽量是静电干扰最短的路径释放到地。接触放电是将干扰直接释放到产品上,主要采用泄放的方式防护。泄放是以最近的途径将静电干扰泄放到地,防止后级的干扰。防护的器件主要有TVS管、电容、磁珠等。
