01 国家标准《GB/T20197-2006 降解塑料的定义、分类、标志和降解性性能要求》

术语定义

▢ 降解

受环境条件的影响，经过一定时间和包含一个或多个步骤，结构发生显著变化，性能丧失（如完整性、相对分子质量、结构或力学强度）的过程

▢ 生物分解

由生物活动引起的降解，尤其是酶的作用引起材料化学结构的显著变化。由于材料被微生物或某些生物作为营养源而逐步消解，导致质量损失、性能如物理性能下降等，并最终导致材料被分解成成分较简单的化合物或单质，如二氧化碳（CO2)或/和甲烷（CH)、水(H2O)及其所含元素的矿化无机盐以及新的生物质。

▢ 最终需氧生物分解

在有氧条件下，材料最终被微生物分解为二氧化碳、水、及其所含元素的矿化无机盐和新的生物质。

▢ 最终厌氧生物分解

在缺氧条件下，材料最终被微生物分解为二氧化碳（CO2)、甲烷(CH4)、水(H2O）及其所含元素的矿化无机盐和新的生物质。

▢ 生物处理能力 、可生物处理能力

材料需氧条件下堆肥或厌氧条件下生物消化的潜力

▢ 劣化 deterioration /变质 deterioration

塑料因某些结构受损所表现出的物理性能丧失的永久变化

▢ 崩解 disintegration

材料物理断裂成为极其细小的碎片。

▢ 堆肥 compost

由混合物生物分解得到的有机土壤调节剂。该混合物主要由植物残余组成，有时也含有一些有机材料和一定的无机物。

▢ 堆肥化 composting

产生堆肥的一种需氧处理方法。

▢ 堆肥能力 compostability /可堆肥能力 compostability

在堆肥过程中材料被生物分解的能力。如宣称有堆肥能力，应说明材料在堆肥化体系中（如标准试验方法所示)可生物分解和崩解，并且在堆肥最终使用中是完全可生物分解的。堆肥应符合相关的质量标准，如低重金属含量、无生物毒性、无明显可区分的残留物。

▢降解塑料的定义：在规定环境条件下，经过一段时间包含一个或多个步骤，导致材料化学结构的显著变化而损失某些性能（如完整性、分子质量、结构或机械强度）和或发生破碎的塑料。

▢可降解分类

▢ 该标准的降解性能要求

○生物分解塑料(生物分解性能试验按GB/T19277和GB/T19276.1和按GB/T19276.2/或按ISO17556：2003或按ISO14853:2005 或ISO 15985:2004,试验结果以最大生物分解百分率表示）

a.单一聚合物

如果材料是由单一聚合物加工而成，生物分解率应≥60%

b.混合物

如果材料是混合物，有机成分应≥51%，生物分解率应≥60%，且材料中组分≥1%的有机成分的生物分解率应≥60%

○可堆肥塑料(可堆肥试验分别按GB/T19277和按GB/T19811进行，试验结果分别以最大生物分解率和崩解程度表示)

堆肥有机质、pH、总铬、汞、镉、铅、砷、全氮、全磷、全钾的测定分别按CJ/T96、CJ/T99、CJ/T97、CJ/T98、CJ/T100、CJ/T101、CJ/T102、CJ/T103、CJ/T104、CJ/T105进行。堆肥水分的测定按ISO11465:1993进行。堆肥粒度测定按ISO3310-2:1999进行。

a.单一聚合物

如果材料是由单一聚合物加工而成，堆肥化生物分解率应≥60%，崩解程度应≥90%

b.混合物

如果材料是混合物，有机成分应≥51%，堆肥化生物分解率应≥60%，崩解程度应≥90%，且材料中组分≥1%的有机成分的生物分解率应≥60%

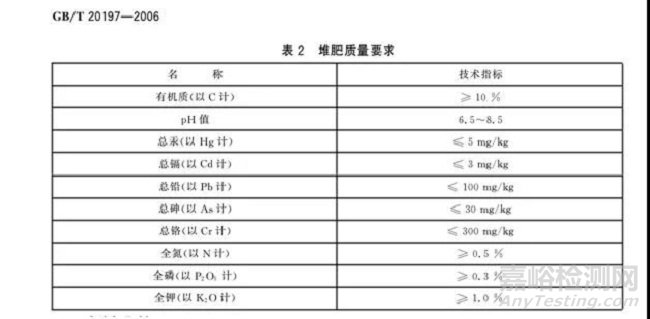

▢堆肥质量要求：

▢光降解塑料的光降解技术性能要求：

采用自然曝晒或者氙灯人工加速老化箱内曝晒，拉伸断裂伸长保留率（纵/横）/（%）≤5%，且重均相对分子质量下降率/(%)≥80/70，且光降解后重均相对分子质量＜10000的分子百分含量/（%）≥20/≥10

▢热氧降解塑料的热氧降解性能技术要求：

拉伸断裂伸长保留率（纵/横）/（%）≤5%，且重均相对分子质量下降率/(%)≥80，且光降解后重均相对分子质量＜10000的分子百分含量/（%）≥20

02 国家标准《GB18006.1—2009塑料一次性餐饮具通用技术要求》

▢生物分解性能：可降解一次性餐饮具的生物分解性能应符合《GB/T20197-2006 降解塑料的定义、分类、标志和降解性性能要求》

生物分解性对宣称或明示标识降解的一次性餐饮具作要求

▢淀粉基塑料一次性餐饮具：淀粉基塑料制作的一次性餐饮具，且淀粉含量不小于40%。

▢植物纤维模塑一次性餐饮具 ：以秸秆等植物纤维粉末为原料，通过热塑成型或模压等办法制得的一次性餐饮具。对天然材料制成的一次性餐饮具如植物纤维模塑餐具等，其含水量不大于7%

03 国家标准《GB/38082-2019 生物降解塑料购物袋》

▢ 生物降解塑料

在自然界如土壤或沙土等条件下，或特定的条件下堆肥或者厌氧消化或水性培养液中，由自然界存在的微生物作用引起降解，并最终完全降解成二氧化碳或者甲烷、水以及含元素无机盐以及新生物质的塑料

▢ 生物降解塑料性能要求

对单一成分材料，单一聚合物加工而成的材料生物降解率应≥60%

如果材料是混合物。其应满足以下要求

a.有机物成分（挥发固体含量）应≥51%

b.混合物中组分含量≤1%的有机成分，也应可生物分解，但可不提供生物分解能力证明，其总量应≤5%

c.生物分解率应≥60%，且材料组分≥1%的生物分解率应大于60%。或，混合物的相对生物分解率应≥90%，且每一种成分应是生物降解

注：有机成分（挥发固体含量按GB/T 9345.1）进行测定，生物分解率按GB/T 192.77.14（仲裁时，采用该标准）或GB/T19277.2 或GB/T 19276.1或GB/T19276.2执行。

04 国家标准《GB/28018-2011 生物分解垃圾袋》

▢ 生物分解垃圾袋

在自然界如土壤和/或沙土等条件下，和/或特定条件如堆肥化条件下或厌氧消化条件下或水性培养液中，由自然界存在的微生物作用引起降解，，并最终完全降解变成CO2.或/和CH4.H20及共所含元素的矿化无机盐以及新的生物质的塑料垃圾袋。

▢ 可堆肥塑料垃圾袋

一种生物分解塑料垃圾袋，可在堆肥条件下，由于生物反应过程，可被降解和崩解，并最终完全分解为二氧化碳、水及其所含元素的矿化无机盐以及新的生物质，最后形成的堆肥的重金属含量、毒性试验、残留碎片等必须符合相关标准的规定。

▢相对生物分解率

生物分解试验中，试验的生物分解率和参比材料的生物分解率的百分比

▢ 生物分解率

a.当垃圾袋由单一组分的聚合物加工成型得到时，垃圾袋的生物分解率应≥60%

b.当垃圾袋由多种组分的混合物加工成型得到时，垃圾袋成分中有机成分应≥51%，其相对生物分解率应≥90%。且垃圾袋材料组分≥1%的各类有机成分的生物降解率应≥60%

▢可堆肥性能

当垃圾袋宣称是可堆肥时，应满足生物分解率的要求，还应同时满足一下要求

1. 垃圾袋堆肥化条件下崩解程度应≥90%，堆肥后的熟化堆肥的生态毒性应满足OECD208的要求；

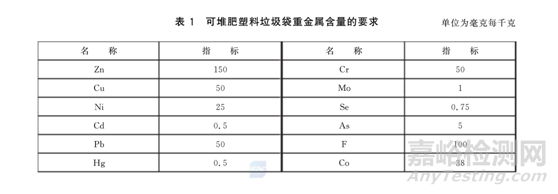

2. 重金属含量应满足下表的规定

▢生物分解性能

生物分解性能试验按GB/T19277-2003、GB/T19276.1-2003、 GB/T19276.2-2003和GB/T2047-2008或按ISO148953-2005、 或ISO 15985-2004,试验结果以最大生物分解百分率表示。

▢可堆肥性能

可堆肥试验分别按GB/T19277-2003和按GB/T19811-2004进行，试验结果分别以最大生物分解率和崩解程度表示。
