锂离子电池检测项目与检测方法大全

一部分 电池电性能测试内容

说明：

①  1C倍率:电池容量如果为5Ah，1C指电流为5A，2C指电流为10A。

② C₅：指5小时率，相当于0.2C电流进行放电

一、电池容量

在温度23℃±2℃下，以1C电流恒流放电至截止电压，所放出的容量为电池的额定容量即常说的电池容量。

二、标称电压（额定电压）

又称中值电压，表示电池常规输出电压的近似值。

三、充电恒流比

电池在经过恒流充电、恒压充电至终止电压时，恒流充入的容量占总充入容量的比值，恒流比=恒流充入容量/（恒流充入容量+恒压充入容量）*100%。

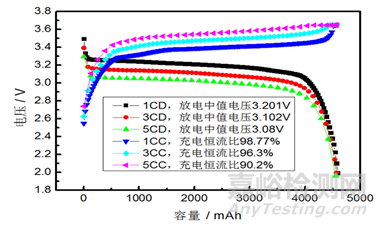

四、倍率测试

4.1 倍率充电测试

1）电池以1C电流放电后，然后以1C电流充电，计算1C充入容量/出始容量*100%

2）电池以1C电流放电后，然后以3C电流充电，计算3C充入容量/出始容量*100%

3）电池以1C电流放电后，然后以5C电流充电，计算5C充入容量/出始容量*100%

……

4.2 倍率放电测试

1）电池以1C电流充电后，然后以1C电流放电，计算1C放入容量/出始容量*100%

2）电池以1C电流充电后，然后以3C电流放电，计算3C放入容量/出始容量*100%

3）电池以1C电流充电后，然后以5C电流放电，计算5C放入容量/出始容量*100%

……

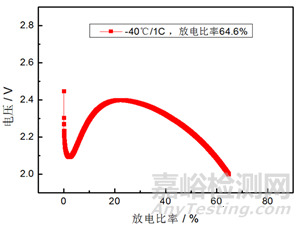

五、低温性能测试（高温性能测试）

以1C电流恒流恒压充至终止电压，然后将电池放于低温-10℃、-20℃或-40℃适用30min～60min，再用1C电流放电至截止电压，

计算低温放电率 = 1C放电容量/初始容量*100%。

六、容量保持测试

一般指电池充满电后，常温或高温放置一段时间，然后以1C电流放电，

计算容量保持率 = 1C放电容量/初始容量*100%

七、容量恢复能力

容量恢复又称荷电恢复能力，测试方法为电池充满电后，常温或高温放置一段时间，然后以1C电流放电，再进行1C电流充电，最后1C电流进行放电，

计算容量恢复能力 = 最后放电容量/初始容量*100%

八、循环测试

电池以nC电流进行恒流恒压充电，然后以nC电流进行放电，循环X次，直到容量为初始容量的80%停止测试

注：目前也有应用功率循环，更符合使用条件，电动工具普遍还是恒功充放电

九、电压自放电测试（K值）

将电池电压调整到某工艺值，置于设定温度下t时或天，连续测试电池电压变化

 K=（Vt-V0）/t

其中：

Vt为最后测试电压值

V0为初始电压值

t为时间

二部分 电池安全性能测试项目

说明：

①   1C倍率:电池容量如果为5Ah，1C指电流为5A，2C指电流为10A。

② C₅：指5小时率，相当于0.2C电流进行放电

一、过充测试

1）按照要求用1C电流将电池充满电

2）接着继续用1C电流恒流充电至电池终止电压的1.5倍，或是1C恒流充电60min

3）观察1h

二、过放测试

1）按要求用1C电流充满电

2）然后用1C电流放电90min

3）观察1h

三、反向充电（强制放电）

1）UN 38.3标准强制放电：将电池串联至12V直流电源中，按照规定电流和时间进行放电

2）GB 31241标准强制放电：用1C反向电流充电90min

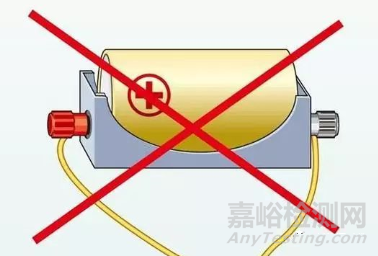

四、短路测试

1）用1C电流将电池充满电

2）再用电阻≤5mΩ的导线将电池正负极短接

3）观察1h

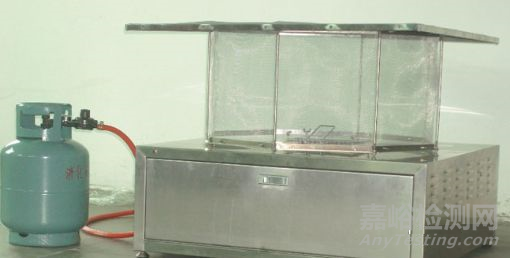

五、焚烧测试

1）电池被摆放在每英寸(25.4mm)20孔的钢丝网上,钢丝0.017英寸粗。丝网置于距燃烧器1-1/2(38.1mm)英寸的距离上。

2）燃油和空气以提供明亮蓝色火焰的速度喷射，这样钢丝网烧变成明亮红色。

3）1个粗石棉布面板置于与钢网中央垂直距离3英尺（0.91m）的位置。粗石棉布片一码见方， 由四层每平方码0.4-0.6盎司重的粗石棉布材料构成。

4）它应被要求将实验样品圈在网内，然后点燃燃烧器，观察电池至其爆炸或被摧毁

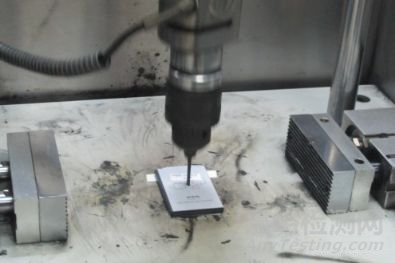

六、针刺测试

1）用1C电流将电池充满电

2）用Φ5mm～Φ8mm耐高温钢针，以25±5mm/s速度垂直电池方向贯穿

3）观察1h

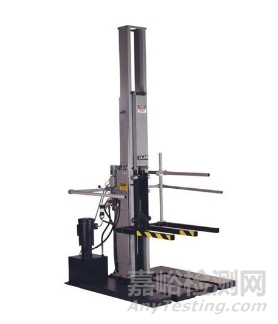

七、跌落测试

1）用1C电流将电池充满电

2）电池正和负端从1.5m高度，跌落到水泥地上

3）观察1h

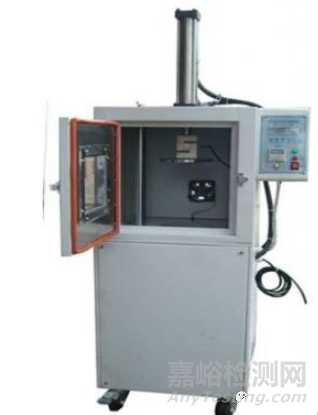

八、挤压测试

1）用1C电流将电池充满电

2）用半径75mm半圆柱体，长度大于电池长度，速度5±1mm/s

3）电压达到0V或变形量达到30%或挤压力达到200KN停止测试

4）观察1h

九、加热测试

1）用1C电流将电池充满电

2）将电池放电温箱，温箱按照5℃/min速率升温到130℃±2℃，保持30min

3）观察1h
