绝缘胶垫检测项目 绝缘胶垫检测标准

嘉峪检测网        2019-09-16 11:22

绝缘胶垫国标检测标准

绝缘胶垫国家标准:HG2949-1999《电绝缘橡胶板》。

要 求:

电压等级 /工频耐压/ 持续时间

高压 /15 kV/ 1min

低压 /3.5 kV/ 1min

说明:使用于带电设备区域,测试试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至表8规定的电压值,保持1min,观察有无击穿现象,若无击穿,则试验通过



绝缘胶垫测试常规配置:

(1)5KV绝缘胶垫厚度:3mm 比重:5.8KG/m2 颜色:红,绿,黑

(2)10KV绝缘胶垫厚度:5mm 比重:9.2KG/m2 颜色:红,绿,黑

(3)15KV绝缘胶垫厚度:5mm 比重:9.2KG/m2 颜色:红,绿,黑

(4)20KV绝缘胶垫厚度:6mm 比重:11KG/m2 颜色:红,绿,黑

(5)25KV绝缘胶垫厚度:8mm 比重:14.8KG/m2 颜色:红,绿,黑

(6)30KV-35KV 绝缘胶垫厚度:10mm 12mm 比重:18.4KG/m2 22 KG/m2 颜色:红,绿,黑。



绝缘胶垫的检测都包含哪些项?

绝缘胶垫检测一般都是找第三方机构进行检测,第三方机构也分为多种,一般只有正规的检测机构,颁布的检测报告才有权威性。

一般绝缘胶垫检测报告检测的项包含:

1、绝缘胶垫的外观和尺寸;

2、绝缘胶垫的硬度;

3、绝缘胶垫的拉伸长度及扯断伸长率;

4、绝缘胶垫定伸(150%)永久性变形;

5、绝缘胶垫热空气老化(70度*72H)拉伸强度降低率;

6、绝缘胶垫的吸水性;

7、绝缘胶垫电绝缘性能实验,包含耐电压实验和击穿电压实验。

一般在检测过程中使用到的仪器有:工频实验变压器成套装置;高压实验控制台;交直流数字千伏表;高低温交变湿热试验箱;电力安全工器具力学性能试验机;冲片机;哑铃状1型裁刀;橡塑实验切片机;测厚仪;橡胶硬度计;老化试验箱;电子天平等;

从以上的检测项和检测设备看出,检测过程是很严谨的,绝缘胶垫如果有正规检测报告,那么一般来说是没有什么问题了。当然这里指的是正规具有权威性的检测机构,这样的机构规范性更强,避免了弄虚作假的情况出现。



绝缘胶垫如何保证出厂耐压符合标准呢?

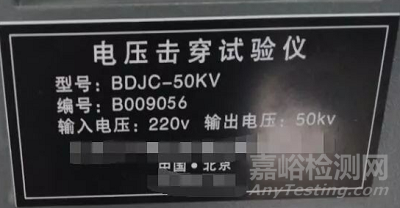

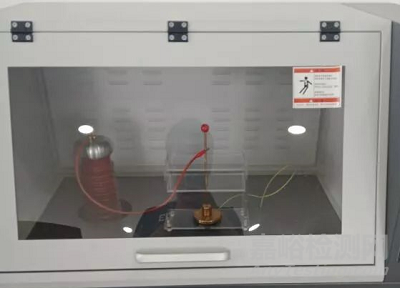

如果具备了检测报告,那么证明绝缘胶垫厂家有生产符合国标标准的能力,在绝缘胶垫生产中,不可能每次每个环节都毫无问题。一次疏忽,一次误差都可能导致绝缘胶垫产品耐压不达标。电压击穿试验仪是绝缘胶垫常用的检测设备。



绝缘胶垫检测项目 绝缘胶垫检测标准

绝缘胶垫检测项目 绝缘胶垫检测标准
