开关插座的阻燃测试——灼热丝测试方法

嘉峪检测网        2019-05-14 17:01

开关插座类的电气产品在出厂前都必须通过国家规定的各种测试,本文介绍开关插座的阻燃测试方法——灼热丝测试方法。

开关插座的阻燃测试——灼热丝测试方法







产品所提到的“阻燃”并不是说当火灾发生时,产品不会燃烧;而是电器短路时,经过插座的电流会瞬间增大,温度相应升高(在850℃范围内时),产品可能会燃烧,在不持续通电情况下,30秒内能自动熄灭火焰,不会引起其他物品也随之发生燃烧。

检验产品的阻燃性能,一般是通过灼热丝测试来表现。

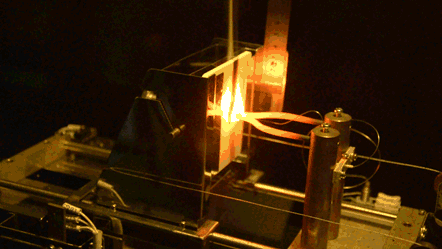

灼热丝测试

国标:定位载流部件的材料需经过850℃灼热丝试验,试验样品无可见火焰及持续辉光,或灼热丝移去后30秒内火焰熄灭或辉光消失则代表实验合格。

开关插座的阻燃测试——灼热丝测试方法



灼热丝测试的方法







该测试的核心部件——灼热丝是特定尺寸和形状的镍铬电阻,通电后加热到指定的高温。测试样品以1N的力量对灼热丝的尖端保持30秒钟。在除去灼热丝之后,注意到观察火焰熄灭的时间以及燃烧滴液的情况。测试期间将绢纸(易燃的花圈纸)层放置在试样下方,以确定燃烧滴液是否会引燃绢纸。

说到灼热丝,就不得不提一个概念——GWFI:灼热丝可燃性指数-IEC 60695-2-12。可燃性指数针对的是原材料的标准试样。







灼热丝可燃性指数是3个试样没有起燃或满足以下所有条件的最高温度

  • 灼热丝顶部移开试样后,试样有焰和/或无焰燃烧的最长持续时间不超过30秒;

  • 试样未被烧尽,以及

  • 绢纸未起燃



产品能不能通过灼热丝测试,其实与原材料和回料的比例有很大关系,回料用得少越接近原材料的可燃性指数。



公开试验视频





多说无益,小编认为有必要公开一次试验了,看看经受住850℃灼热丝测试的开关面板曾遭受怎样的考验?

首先,先看看不同的温度下,面板的烧毁程度。





试验样品:开关PC面板

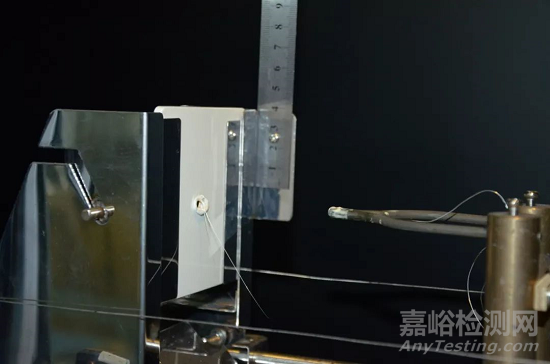

实验室快照:250℃高温测试

开关插座的阻燃测试——灼热丝测试方法



面板没有烧毁变形,只在测试部位留下了一个微小印记。

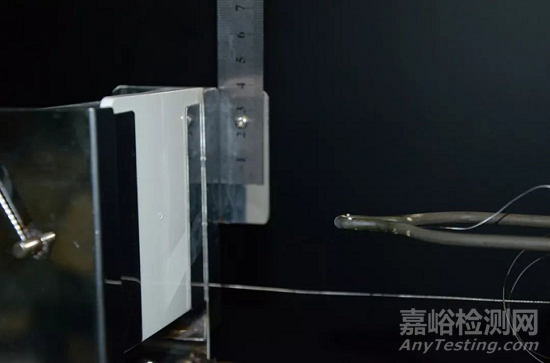

实验室快照:500℃高温测试

开关插座的阻燃测试——灼热丝测试方法



面板其他部位依然没有烧毁变形,测试部位印记加深,有熔化迹象,但没有出现起火情况



实验室快照:850℃高温测试

开关插座的阻燃测试——灼热丝测试方法

当850℃的灼热丝接触到面板时,PC面板立即起火。

实验室快照:850℃高温测试

开关插座的阻燃测试——灼热丝测试方法

当灼热丝离开后,面板的起火处在10秒内自动熄灭,说明试验成功,产品合格。





经过一系列的科普和试验,相信大家也都看明白了吧,只有通过850℃高温考验的产品才能算是合格的高质量产品
