防振橡胶部分老化失效分析

嘉峪检测网        2022-07-15 21:16

背景:



橡胶是指具有可逆形变的高弹性聚合物材料,在室温下富有弹性,在很小的外力作用下能产生较大形变,除去外力后能恢复原状。橡胶属于完全无定型聚合物,它的玻璃化转变温度低,分子量往往很大,大于几十万。

橡胶分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成;合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。

本案例也是关于橡胶样品部分老化失效的一个分析,通过针对性的测试方法,分析出导致橡胶老化的原因。



01样品信息及分析方式



分析目的:防振橡胶金属结合件,金属上的橡胶一部份正常(OK位置),一部份已经老化失效(NG位置), NG位置位于试样中部位置,委托实验室分析橡胶失效的原因。



防振橡胶部分老化失效分析

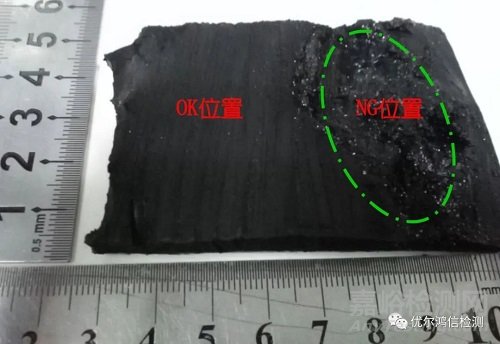

样品图片



测试方法:



1.1非破坏性样品观察;



1.2样品材质及热性能分析:DSC&TGA& FT-IR



1.3样品形貌及元素分析:SEM&EDS



1.4样品内部小分子有机物分析:HS-GCMS



1.5样品分子量及其分布分析:APC



02分析数据

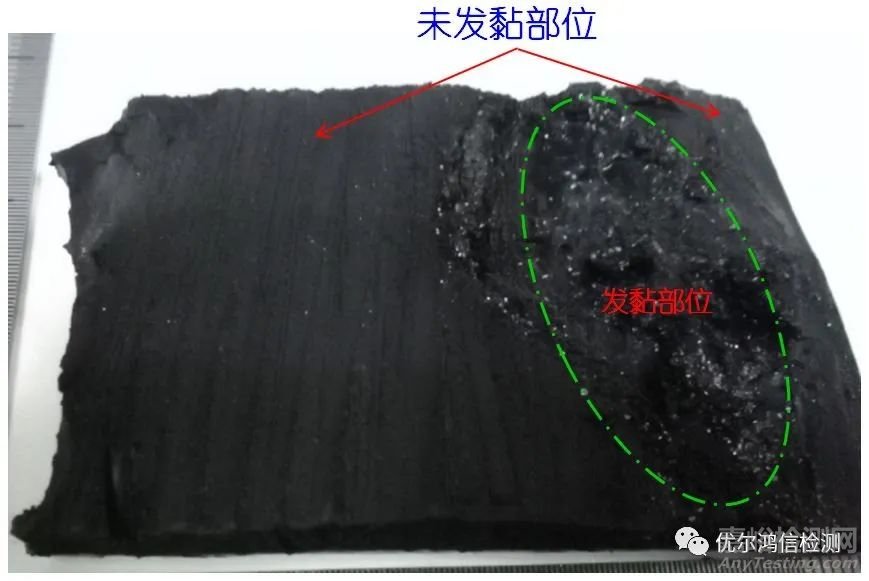

2.1 样品观察



防振橡胶部分老化失效分析



根据样品发‍黏区域的形貌特征,发黏的引发及扩展均在部件内部;

委托方提供样品是经过裁切后的试样,裁样过程中引入了部份金属杂质,对外貌也造成了一定破坏,不能确定破坏起始点和破坏路径。

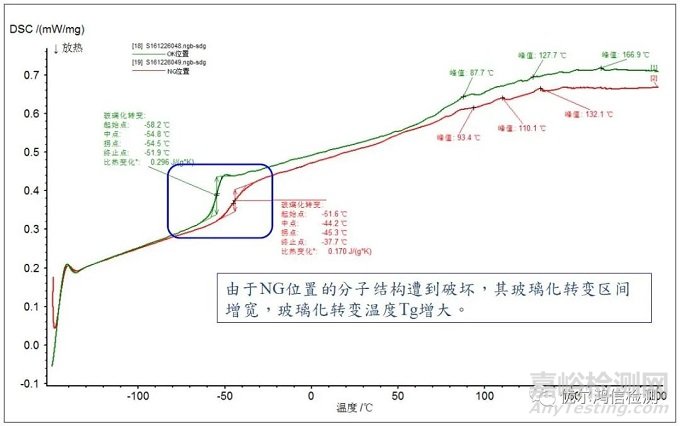

2.2 DSC测试曲线



防振橡胶部分老化失效分析

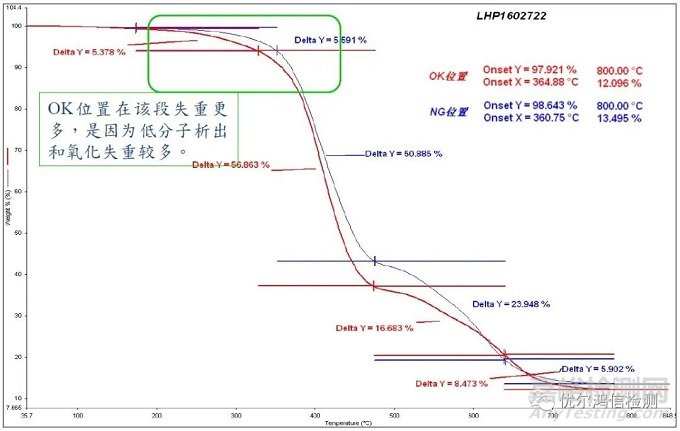

2.3 TGA测试曲线



防振橡胶部分老化失效分析

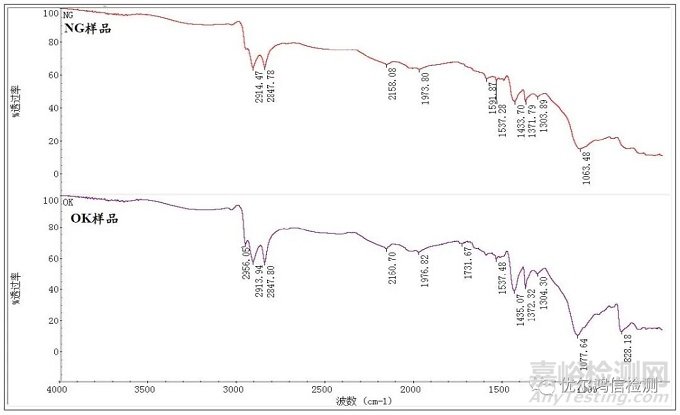

2.4 FT-IR测试曲线



防振橡胶部分老化失效分析



OK位置和NG位置样品材质均为聚异戊二烯。

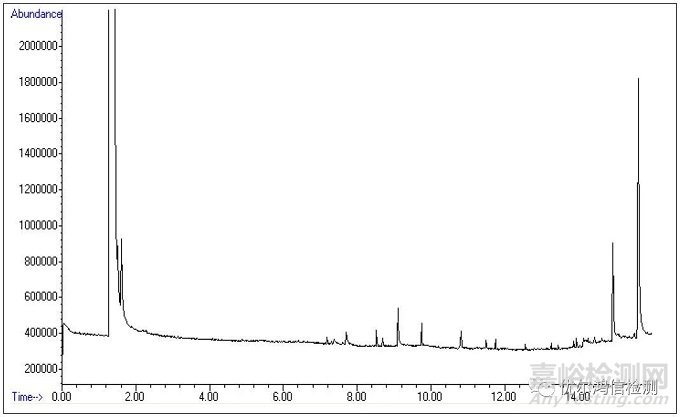

2.5 HS-GCMS分析结果

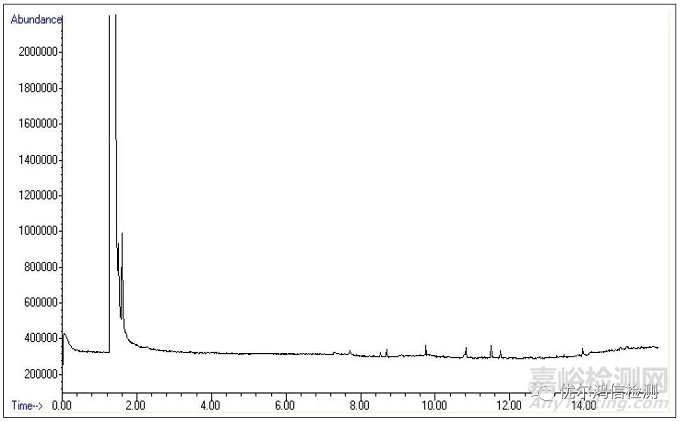

2.5.1 橡胶OK位置HS-GCMS分析



防振橡胶部分老化失效分析



2.5.2 橡胶NG位置 HS-GCMS分析



防振橡胶部分老化失效分析

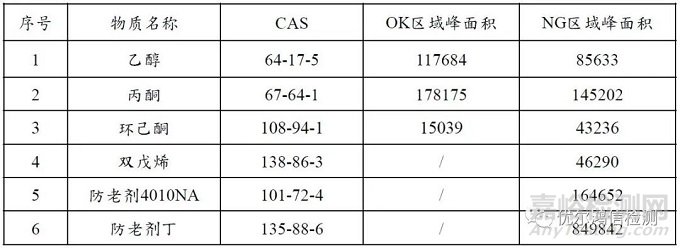

橡胶OK位置与NG位置的HS-GCMS对比分析结果见5-1表:



表5-1



防振橡胶部分老化失效分析



2.6 GCMS测试结果

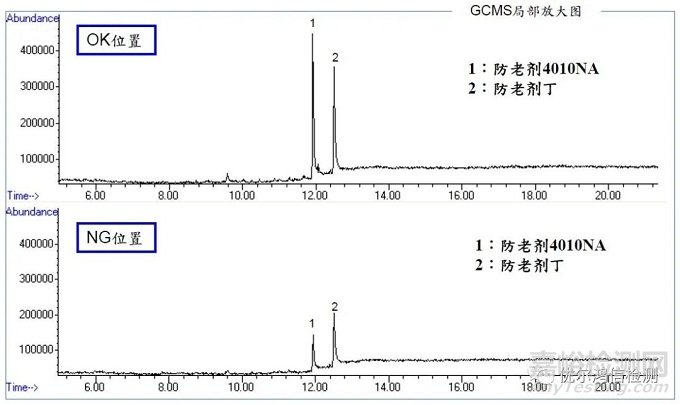

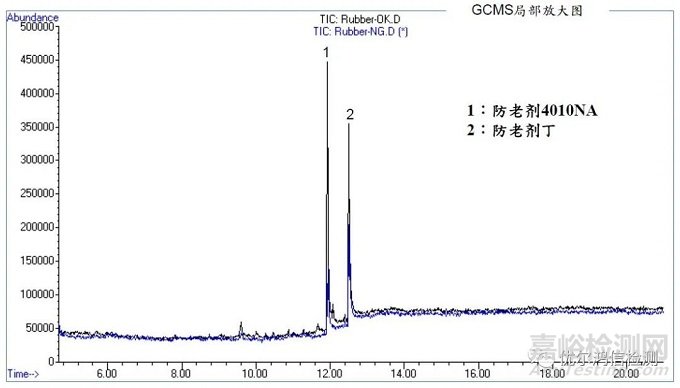

橡胶OK位置与NG位置溶剂萃取物GCMS对比分析



防振橡胶部分老化失效分析



橡胶 OK位置与NG位置溶剂萃取物GCMS对比分析



防振橡胶部分老化失效分析

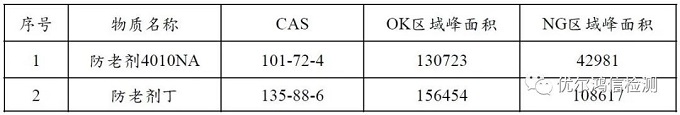

橡胶OK位置与NG位置溶剂萃取物GCMS对比分析结果见表6-1:



表6-1



防振橡胶部分老化失效分析



注1:相比OK区域,NG区域防老剂4010NA下降了67.1%,防老剂丁下降了30.6%。

注2:除防老剂外,未发现其它明显助剂或物质信息。

综合HS-GCMS与溶剂萃取物GCMS的对比分析结果,以及二者的测定原理,未在NG位置发现润滑油。

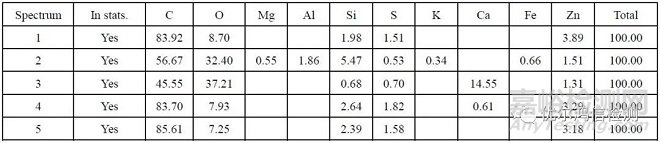

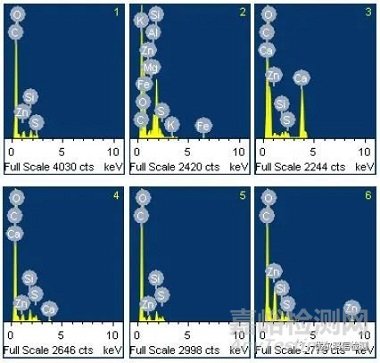

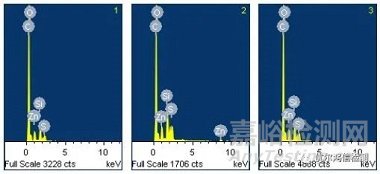

2.7 SEM&EDS测试结果

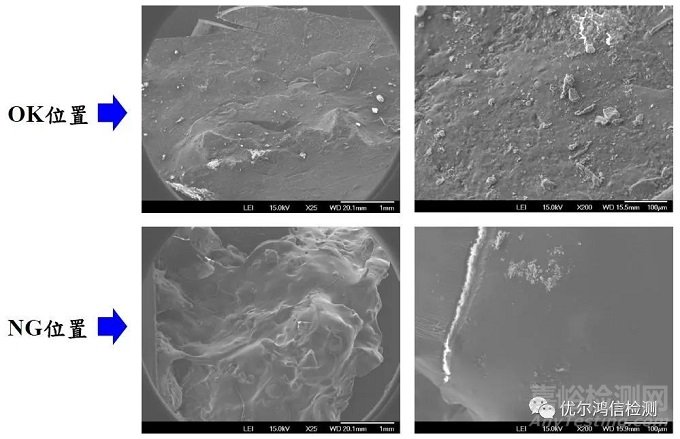

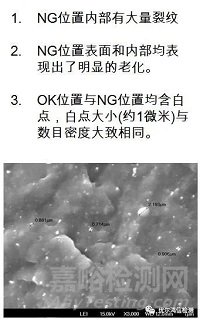

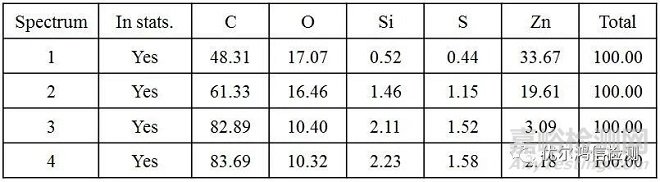

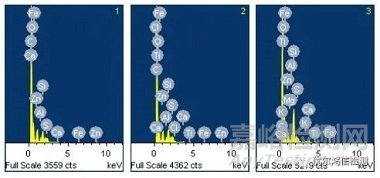

直接取橡胶OK位置与NG位置做SEM+EDS测试:



防振橡胶部分老化失效分析



OK位置



防振橡胶部分老化失效分析防振橡胶部分老化失效分析

防振橡胶部分老化失效分析

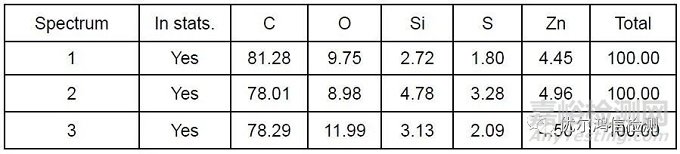

All results in weight%



NG位置



防振橡胶部分老化失效分析防振橡胶部分老化失效分析

防振橡胶部分老化失效分析



All results in weight%

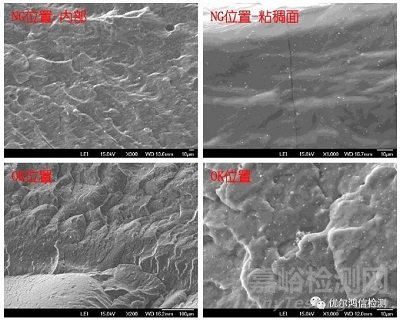

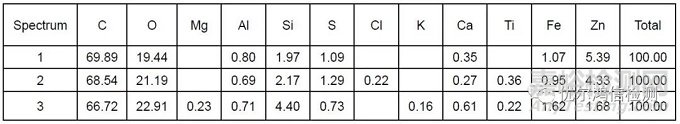

直接取橡胶OK位置与NG位置经液氮淬冷后做SEM+EDS测试:



防振橡胶部分老化失效分析防振橡胶部分老化失效分析



OK位置



防振橡胶部分老化失效分析防振橡胶部分老化失效分析

防振橡胶部分老化失效分析



All results in weight%



NG位置



防振橡胶部分老化失效分析防振橡胶部分老化失效分析

防振橡胶部分老化失效分析



All results in weight%

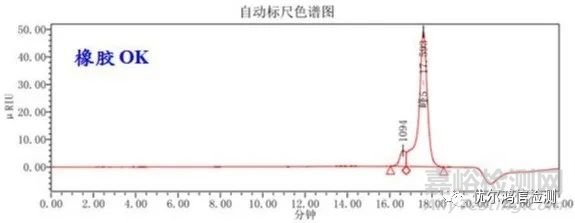

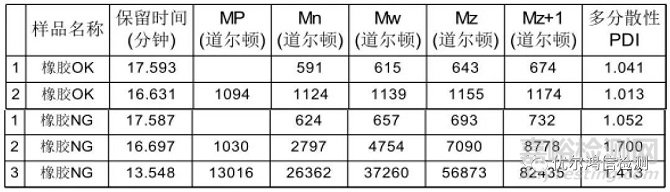

2.8 APC测试结果



取OK位置和NG位置的橡胶,分两组溶于甲苯与THF溶剂中,NG位置的橡胶几乎全部溶解,OK位置的橡胶基本未溶解,取THF溶液中的上层清液,测量两个样品的分子量及其分布状况。



防振橡胶部分老化失效分析防振橡胶部分老化失效分析



样品溶解图片



防振橡胶部分老化失效分析



备注:1.测试结果为相对于窄分子量聚苯乙烯测试结果;

          2.流动相为四氢呋喃;

          3.该样品为部分可溶,取上清液进行测试。



防振橡胶部分老化失效分析



橡胶OK位置测试结果应为低分子物质的分子量(加工助剂),由于橡胶NG位置遭到破坏,THF浸泡后,溶出了约10000-80000分子量的破坏后的橡胶的分子。

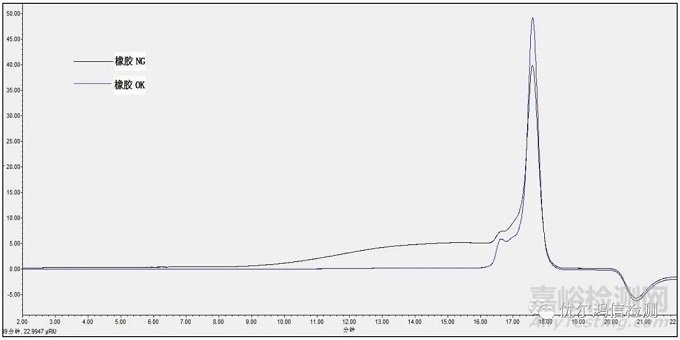

自动标尺色谱图叠加曲线



防振橡胶部分老化失效分析



03结论



1.橡胶NG部位出现发黏是部件在热和循环应力作用下的橡胶老化,分子链破坏形成的宏观发黏的现象;



2.橡胶老化样品未发现外部溶剂,表明材料不是由外部溶剂诱导老化形成的宏观发黏的现象。
