功率MOSFET损坏模式分析

嘉峪检测网        2021-11-15 21:26

摘要:本文结合功率MOSFET管失效分析图片不同的形态,论述了功率MOSFET管分别在过电流和过电压条件下损坏的模式,并说明了产生这样的损坏形态的原因,也分析了功率MOSFET管在关断及开通过程中,发生失效形态的差别,从而为失效是在关断还是在开通过程中发生损坏提供了判断依据。给出了测试过电流和过电压的电路图。



同时,也分析了功率MOSFET管在动态老化测试中慢速开通及在电池保护电路应用中慢速关断时,较长时间工作在线性区时,损坏的形态。最后,结合实际的应用,论述了功率MOSFET通常会产生过电流和过电压二种混合损坏方式损坏机理和过程。



前言



      目前,功率MOSFET管广泛地应用于开关电源系统及其它的一些功率电子电路中,然而,在实际的应用中,通常,在一些极端的边界条件下,如系统的输出短路及过载测试,输入过电压测试以及动态的老化测试中,功率MOSFET有时候会发生失效损坏。



      工程师将损坏的功率MOSFET送到半导体原厂做失效分析后,得到的失效分析报告的结论通常是过电性应力EOS,无法判断是什么原因导致MOSFET的损坏。



      本文将通过功率MOSFET管的工作特性,结合失效分析图片中不同的损坏形态,系统的分析过电流损坏和过电压损坏,同时,根据损坏位置不同,分析功率MOSFET管的失效是发生在开通的过程中,还是发生在关断的过程中,从而为设计工程师提供一些依据,来找到系统设计的一些问题,提高电子系统的可靠性。



1、过电压和过电流测试电路

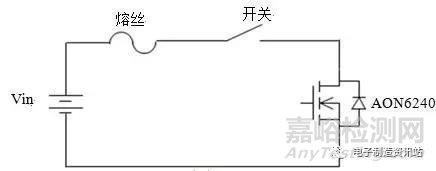

      过电压测试的电路图如图1(a)所示,选用40V的功率MOSFET:AON6240,DFN5*6的封装。其中,所加的电源为60V,使用开关来控制,将60V的电压直接加到AON6240的D和S极,熔丝用来保护测试系统,功率MOSFET损坏后,将电源断开。测试样品数量:5片。

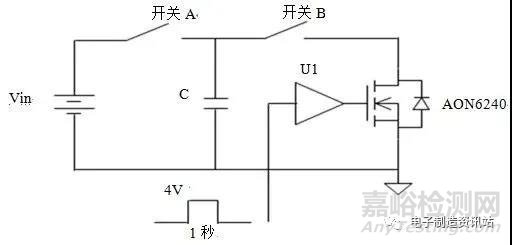

      过电流测试的电路图如图2(b)所示,选用40V的功率MOSFET:AON6240,DFN5*6的封装。首先合上开关A,用20V的电源给大电容充电,电容C的容值:15mF,然后断开开关A,合上开关B,将电容C的电压加到功率MOSFET的D和S极,使用信号发生器产生一个电压幅值为4V、持续时间为1秒的单脉冲,加到功率MOSFET的G极。测试样品数量:5片。



功率MOSFET损坏模式分析



(a):过电压测试



功率MOSFET损坏模式分析



(b):过电流测试



图1测试电路图



2、过电压和过电流失效损坏

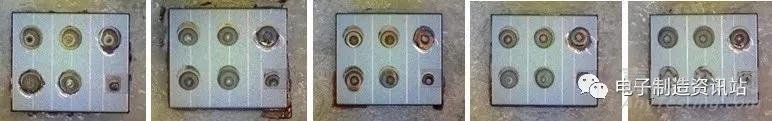

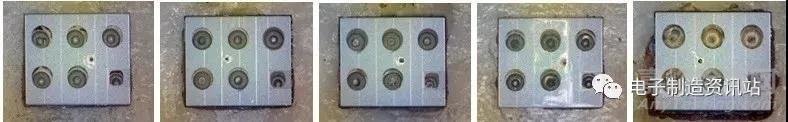

      将过电压和过电流测试损坏的功率MOSFET去除外面的塑料外壳,对露出的硅片正面失效损坏的形态的图片,分别如图2(a)和图2(b)所示。



功率MOSFET损坏模式分析



(a):过电压损坏



功率MOSFET损坏模式分析



(b):过电流损坏



图2失效图片



      从图2(a)可以看到:过电压的失效形态是在硅片中间的某一个位置产生一个击穿小孔洞,通常称为热点,其产生的原因就是因为过压而产生雪崩击穿,在过压时,通常导致功率MOSFET内部寄生三极管的导通,由于三极管具有负温度系数特性,当局部流过三极管的电流越大时,温度越高,而温度越高,流过此局部区域的电流就越大,从而导致功率MOSFET内部形成局部的热点而损坏。



      硅片中间区域是散热条件最差的位置,也是最容易产生热点的地方,可以看到,上图中,击穿小孔洞即热点,正好都位于硅片的中间区域。



      在过流损坏的条件下,图2(b )的可以看到:所有的损坏位置都是发生的S极,而且比较靠近G极,因为电容的能量放电形成大电流,全部流过功率MOSFET,所有的电流全部要汇集中S极,这样,S极附近产生电流 集中,因此温度最高,也最容易产生损坏。

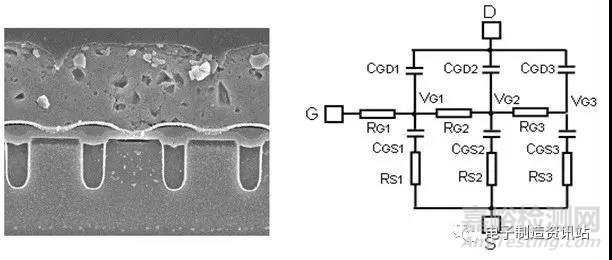

      注意到,在功率MOSFET内部,是由许多单元并联形成的,如图3(a)所示,其等效的电路图如图3(b )所示,在开通过程中,离G极近地区域,VGS的电压越高,因此区域的单元流过电流越大,因此在瞬态开通过程承担更大的电流,这样,离G极近的S极区域,温度更高,更容易因过流产生损坏。



功率MOSFET损坏模式分析



(a) :内部结构                          (b):等效电路



图3功率MOSFET内部结构及等效电路



3、过电压和过电流混合失效损坏

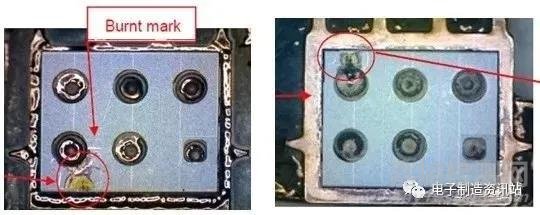

      在实际应用中,单一的过电流和过电流的损坏通常很少发生,更多的损坏是发生过流后,由于系统的过流保护电路工作,将功率MOSFET关断,这样,在关断的过程中,发生过压即雪崩。从图4可以看到功率MOSFET先过流,然后进入雪崩发生过压的损坏形态。



功率MOSFET损坏模式分析



图4 过流后再过压损坏形态



      可以看到,和上面过流损坏形式类似,它们也发生在靠近S极的地方,同时,也有因为过压产生的击穿的洞坑,而损坏的位置远离S极,和上面的分析类似,在关断的过程,距离G极越远的位置,在瞬态关断过程中,VGS的电压越高,承担电流也越大,因此更容易发生损坏。



4、线性区大电流失效损坏



      在电池充放电保护电路板上,通常,负载发生短线或过流电,保护电路将关断功率MOSFET,以免电池产生过放电。

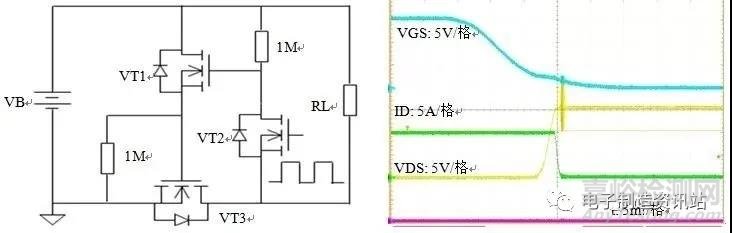

      但是,和通常短路或过流保护快速关断方式不同,功率MOSFET以非常慢的速度关断,如下图5所示,功率MOSFET的G极通过一个1M的电阻,缓慢关断。从VGS波形上看到,米勒平台的时间高达5ms。米勒平台期间,功率MOSFET工作在放大状态,即线性区。

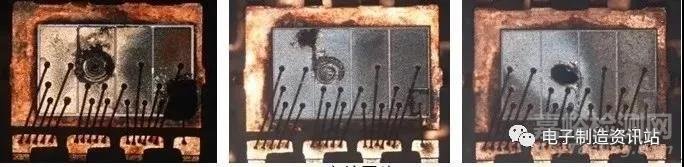

      功率MOSFET工作开始工作的电流为10A,使用器件为AO4488,失效的形态如图5(c)所示。当功率MOSFET工作在线性区时,它是负温度系数,局部单元区域发生过流时,同样会产生局部热点,温度越高,电流越大,导致温度更一步增加,然后过热损坏。可以看出,其损坏的热点的面积较大,是因为此区域过一定时间的热量的积累。



      另外,破位的位置离G极较远,损坏同样发生的关断的过程,破位的位置在中间区域,同样,也是散热条件最差的区域。



      在功率MOSFET内部,局部性能弱的单元,封装的形式和工艺,都会对破位的位置产生影响。



功率MOSFET损坏模式分析



(a) :电池保护板电路              (b):工作波形



功率MOSFET损坏模式分析



(c):失效图片



图5电池保护电路板工作波形及MOSFET失效形态



      一些电子系统在起动的过程中,芯片的VCC电源,也是功率MOSFET管的驱动电源建立比较慢,如在照明中,使用PFC的电感绕组给PWM控制芯片供电,这样,在起动的过程中,功率MOSFET由于驱动电压不足,容易进入线性区工作。在进行动态老化测试的时候,功率MOSFET不断的进入线性区工作,工作一段时间后,就会形成局部热点而损坏。

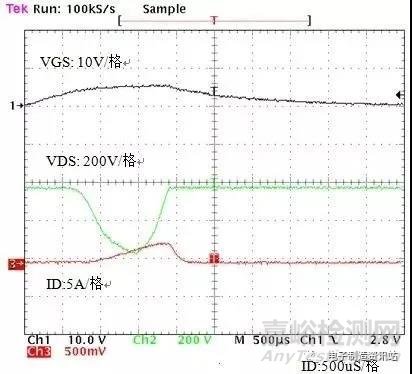

      使用AOT5N50作测试,G极加5V的驱动电压,做开关机的重复测试,电流ID=3,工作频率8Hz重复450次后,器件损坏,波形和失效图片如图6(b)和(c)所示。可以看到,器件形成局部热点,而且离G极比较近,因此,器件是在开通过程中,由于长时间工作线性区产生的损坏。

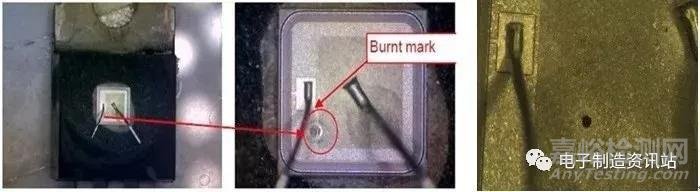

      图6(a)是器件 AOT5N50应用于日光灯电子镇流器的PFC电路,系统在动态老化测试过程生产失效的图片,而且测试实际的电路,在起动过程中,MOSFET实际驱动电压只有5V左右,MOSFET相当于有很长的一段时间工作在线性区,失效形态和图6(b)相同。



功率MOSFET损坏模式分析



           (a):失效图片              (b):失效图片



功率MOSFET损坏模式分析



(c):失效波形



图6MOSFET开通工作在线性区工作波形及失效形态



5、结论



       (1)功率MOSFET单一的过电压损坏形态通常是在中间散热较差的区域产生一个局部的热点,而单一的过电流的损坏位置通常是在电流集中的靠近S极的区域。实际应用中,通常先发生过流,短路保护MOSFET关断后,又经历雪崩过压的复合损坏形态。



      (2)损坏位置距离G极近,开通过程中损坏的几率更大;损坏位置距离G极远,关断开通过程中损坏几率更大。



      (3)功率MOSFET在线性区工作时,产生的失效形态也是局部的热点,热量的累积影响损坏热点洞坑的大小。



      (4)散热条件是决定失效损坏发生位置的重要因素,芯片的封装类型及封装工艺影响芯片的散热条件。另外,芯片生产工艺产生单元性能不一致而形成性能较差的单元,也会影响到损坏的位置。



参考文献



[1] 刘松. 基于漏极导通区特性理解MOSFET开关过程. 今日电子.2008, 11

[2] 刘松. 理解功率MOSFET的开关损耗. 今日电子, 2009.10

[3] 刘松. 理解功率MOSFET的电流. 今日电子, 2011.11

[4] 刘松. 理解功率MOSFET的Rds(on)温度系数特性. 今日电子, 2009.11

[5] 刘松. 应用于线性调节器的中压功率功率MOSFET的选择. 今日电子, 2012.2
