EMC及其关键要点

嘉峪检测网        2021-06-16 09:48

什么是EMC



EMC是Electromagnetic Compatibility(电磁兼容性)的缩写,在日语中多用“电磁两立性”或“电磁适合性”等字样来表达,可能还有其他一些表述方式。意为“不对其他设备产生电磁干扰,即使受到来自其他设备的电磁干扰仍保持原有的性能”,因需要兼备两种性能而被称为“电磁兼容性”。



“不对其他设备产生电磁干扰”是指如果不有意识地确保这一性能就会给其他设备带来电磁干扰。EMI(Electromagnetic Interference)是表示电磁干扰(电磁干涉、电磁妨碍)的术语。由于发射电磁波会导致干扰,所以经常与Emission(辐射、发射)这一术语成对使用。从开关电源方面讲,是指因开/关工作而产生开关噪声。



与之相反的“即使受到来自其他设备的电磁干扰”相关的术语是EMS(ElectromagneticSusceptibility)-电磁敏感性。EMS多与Immunity(耐受性、抗扰度、排除能力)成对使用。要求具备“即使受到EMI,也不会引起误动作等问题”的耐受能力。



EMI分为传导噪声(Conducted Emission)和辐射噪声(Radiated Emission)两种。这两个术语在日文中用日语表达多于用英语缩写表达。传导噪声是指经由线体或PCB板布线传导的噪声。辐射噪声是指排放(辐射)到环境中的噪声。对于这些噪声,EMS中分别都有抗扰度要求。它们的关系如下。

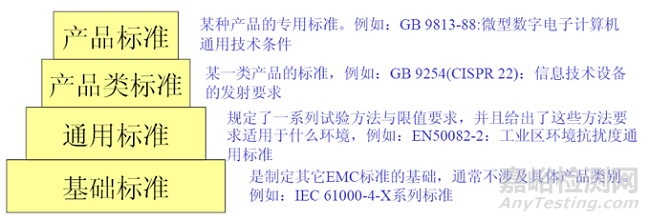

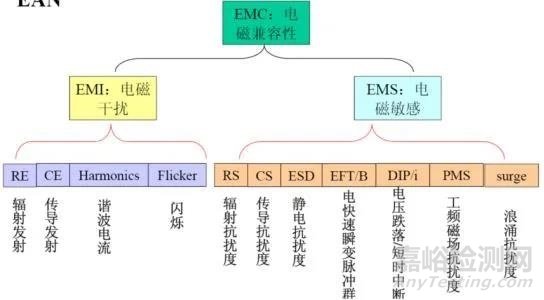

EMC及其关键要点简介

EMC及其关键要点简介

EMC及其关键要点简介

以上即相关术语解释及关系。简而言之,即EMC是EMI和EMS是否满足标准规范的关键。将上述解说汇总如下。

术语

意义

备注

EMC:Electromagnetic Compatibility
电磁兼容性

不对其他设备产生电磁干扰,即使受到来自其他设备的电磁干扰,仍保持原有的性能。

因需要兼备EMI和EMS两方面的性能而被称为“电磁兼容性”。

EMI:Electromagnetic Interference
电磁干扰

因发射/排放(Emission)电磁波而对环境造成的干扰。

从EMC的角度看,要求不发射EMI或使EMI保持在最低限度。

EMS:Electromagnetic Susceptibility
电磁敏感性

对电磁波干扰(EMI)的
耐受性/抗扰度(Immunity)。

从EMC的角度看,要求即使受到EMI也不会受到干扰的抗扰度。

传导噪声
Conducted Emission

经由线体或PCB板布线传导的噪声



辐射(发射)噪声
Radiated Emission

排放(辐射)到环境中的噪声





关键要点:



EMC(电磁兼容性)是指兼备EMI和EMS两方面的性能。

EMI(电磁干扰)是指因辐射/排放(Emission)电磁波而对环境产生的干扰。

EMS(电磁敏感性)是指对电磁波干扰(EMI)的耐受性/抗扰度(Immunity)。
