阻燃硅芯管的阻燃标准及检测方法

前言

本标准参照GB/T18380.3-2001、GB/T2408-2008及美国UL94-2013标准修订。

本标准只针对产品的阻燃性能进行检测评级；其它指标依照相关标准执行。

本标准起草单位：荆州亮诚科技股份有限公司生产技术部。

本标准主要起草人：雷元德、班义雯、魏世雄、雷勋耀、周支昌、向勇、汪汝军。

一、范围

本标准规定了高密度聚乙烯阻燃硅芯管、子管的阻燃标准和测试方法。

本标准适用于地下直埋管道、光电缆保护用硅芯管、子管及配套管件。

当选定测试产品时，其阻燃等级应满足塑料产品的厚度要求。阻燃等级必须与厚度值一起报告。

本阻燃标准分HB、V-0、V-1、V-2四个阻燃级别指标。

二、测试方法

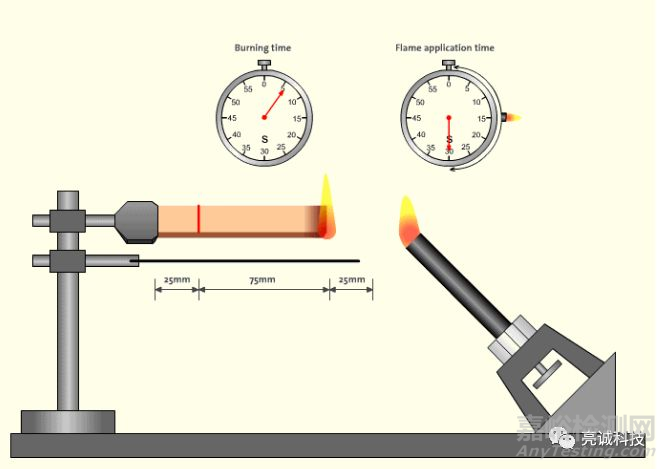

1、HB：水平阻燃测试

    HB是最低阻燃等级。试验方法是：水平夹住试片的一端与水平成45（±2）度角，取一铁网，水平固定在试片下方10mm出处，将本生灯（火焰高度20mm左右）成45度角移动到试片另一端接触样品6mm,并计时30秒后移开。等试片烧至25mm标记时，启动另一台计时器。若在30秒内就烧至25mm的标记时，启动另一台计时器，并将本生灯移开。

要求：试样条长127—130mm，宽12.7—13mm，最大厚度12.7——13mm。试样后端约6mm处用支架上夹具夹住。试样前端距灯嘴9.5—10mm处，距干燥脱脂棉表面305mm。

本生灯点火10秒，然后移去火焰（离试样至少152mm远），记录燃烧时间。若移去火焰后30秒熄灭，再次用本生灯点燃10秒，然后移开。记录试样燃烧时间和试样熔滴情况。

2、V级燃烧测试

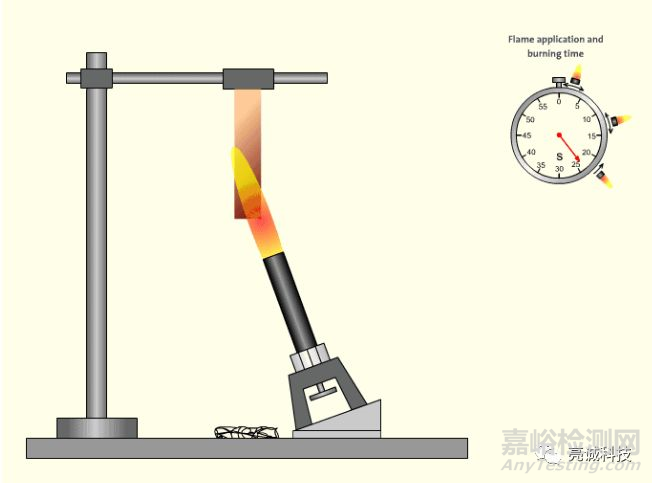

 ①板状试样：

将本生灯保持与水平成20°角移动到试片旁。使火焰内焰尖端接触样品低端一边。燃烧5秒后，移开本生灯，5秒后再烧，重复5次后记录火焰燃烧和熄灭时间。

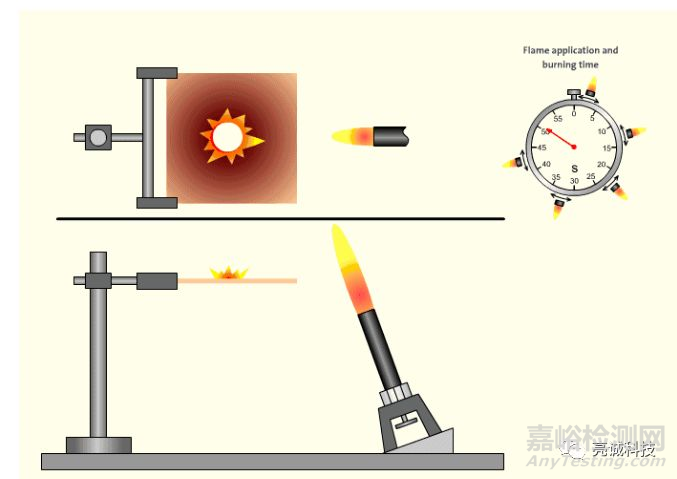

     ②棒状试样：

  将试片夹具或制具水平固定，将本生灯以水平成20度移动到试片下方，火焰内焰尖端接触样品低端中心点燃5秒，移开本生灯。重复5次，在第五次后移开，观察记录试样破损情况。

三、阻燃等级判定条件

1、水平燃烧判定条件

2、垂直燃烧判定条件

四、阻燃样品的等级判定：

   1. HB:对于3—13mm厚度的样品，燃烧速度小于40mm/min,小于3mm厚的样品，燃烧速度小于70mm/min，或者在100mm的标志前熄灭。

   2.V-2:对样品进行两次共10秒的燃烧测试后，火焰在60秒内熄灭，可以有燃烧物滴落。

   3.V-1：对样品进行两次共10秒的燃烧测试后，火焰在60秒内熄灭，不可有燃烧物滴落。

   4.V-0：对样品进行两次共10秒的燃烧测试后，火焰在30秒内熄灭，不可有燃烧物滴落。
