钢领域无损检测标准体系解析

嘉峪检测网        2016-11-11 08:09

我国钢铁领域无损检测试验标准由全国钢标准化技术委员会归口管理。近年来,全国钢标委组织相关研究院、大专院校、钢铁企业根据国内生产使用情况、跟踪国际、国外先进标准制定了金属材料无损检测、钢产品专用无损检测标准,包括钢板、钢管、钢棒等产品,广泛应用于钢铁产品生产、科研检验之中,种类齐全,体系逐步完善,基本涵盖了超声波、电磁、磁粉、涡流等国际上通用的无损检测方法。

下面通过分析我国标准体系现状,与国际、国外先进标准体系进行对比,研究未来标准体系和标准制修订方向,提出我国钢产品无损检测标准化工作目标和发展方向。

1、标准体系

1.1 标准现状

到2015年11月为止,现行的由全国钢标委归口的无损检测标准共有32个,其中国家标准21个,行业标准11个;正在开展制修订工作已列入计划9项国家标准,其中制定3项,修订6项。

1.2 正在开展的制修订项目

◾20111995-T-605厚钢板电磁超声波探伤方法(制定)

◾20130726-T-605钢管壁厚超声波检测方法(制定)

◾20131775-T-605复合钢板超声波检验方法(修订GB/T 7734-2004)

◾20130748-T-605无缝和焊接铁磁性钢管(埋弧焊除外)自动全周向磁漏检测(修订GB/T 12606-1999)

◾20131826-T-605圆钢漏磁探伤方法(制定)

◾20140729-T-605钢管涡流探伤检验方法(修订GB/T 7735-2004)

◾金属材料电磁超声检验方法 第1部分:电磁超声换能器指南(修订GB/T 20935.1-2007)

◾金属材料电磁超声检验方法 第2部分:利用电磁超声换能器技术进行超声检测的方法(修订GB/T 20935.2-2009)

◾金属材料电磁超声检验方法 第3部分:利用电磁超声换能器技术进行超声表面检测的方法(修订GB/T 20935.3-2009)

1.3 现行标准体系

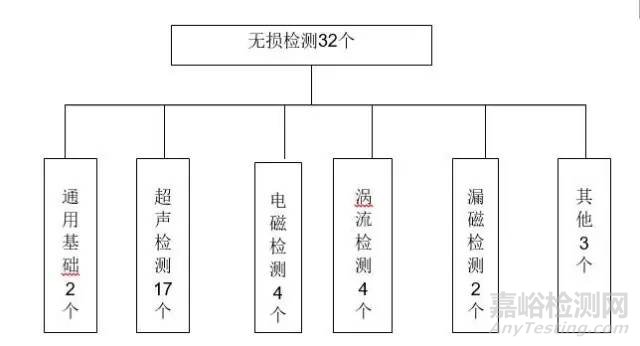

1)按照检测方法划分,钢产品无损检测标准体系中通用基础标准有2个,超声检测标准有17个,电磁检测标准有4个,涡流检测标准有4个,漏磁检测标准有2个,其他无损检测(如红外、磁粉等)标准有3个,体系框架如图1所示。

图1我国钢产品无损检测标准体系

2)按照全国钢标委钢铁标准体系框架,钢的无损检测标准体系有4层:第1层冶金行业通用无损检测方法标准有5项,如GB/T 20935.1-2007《金属材料电磁超声检验方法 第1部分:电磁超声换能器指南》、YB/T 143-2013《涡流探伤信号幅度误差测量方法》等;第2层钢及合金通用的无损检测标准有3个,如GB/T 7736-2008《钢的低倍组织及缺陷超声波检验法》;第3层钢及合金产品通用无损检测标准有12个,如GB/T 7735-2004《钢管涡流探伤检验方法》、GB/T 2970-2004《厚钢板超声波检验方法》等;第四层专用无损检测方法标准有10项,如GB/T 1786-2008《锻制圆饼超声波检验方法》、GB/T 5777-2008《无缝钢管超声波探伤检验方法》等。

2、国际标准国外标准现状及我国标准采标情况

目前检索到的对我国标准相对应的国际标准共有17个,国外(欧盟、美国、日本、俄罗斯)无损检测标准380个,其中钢的相关无损检测方法国外先进国家或组织标准有86个,其中:欧盟标准13个;美国ASTM标准29个;日本JIS标准13个;俄罗斯GOCT标准21个。

现行无损检测标准采标情况:共有15项标准采标,主要是ISO、ASTM和EN,采标率50%。与我国标准相对应的国际标准化组织ISO/TC17/SC19有13个标准,ISO/TC17/SC7有1个标准,在ISO/TC17/SC19的13个标准中有3个我国已采用,还有10个标准未被采用。ISO/TC17/SC7的一项标准即ISO 17577《钢厚度大于等于6mm钢板无损检测试验方法》,与我国对应的国家标准是GB/T 2970《厚钢板超声波检验方法》,目前正在修订,由于与我国国情不符,无法转化。

3、我国标准与国际、国外先进标准对比分析

1)我国钢领域无损检测基础标准缺失

国际标准ISO 11484:2009《钢产品—无损检测试验(NDT)人员资格认证系统》还没转化为国家标准,根据调查,国内钢产品进出口需要应用这个标准,所以急需制定国家标准。

2)先进的无损检测方法标准缺失

国外先进无损检测标准种类多,除了基本的超声波等无损检测标准外,基本涵盖了现今先进的无损检测技术,包括射线、全息照相、微波等技术标准。而我国标准中只有用途最广的传统方法,如超声波、涡流、电磁、漏磁等用于大生产的日常检测,2014年最新发布的YB/T 4374-2014“钢棒材红外探伤检测方法”,是新制定的一项红外探伤标准,我国无损检测技术与国外检测水平还有一定的差距。其他国际先进无损检测技术如射线探伤、全息照相探伤等标准缺失。 需要进一步研发,进而转化为我国标准。

3)自动无损检测技术标准相对较少

国外自动无损检测标准多,手工检测标准很少,标志着自动化程度高,检测效率高,准确度高。我国标准中只有GB/T 28297-2012《厚钢板超声自动检测方法》一项自动检测标准,还有三项行业标准:《钢管自动超声探伤系统综合性能测试方法》等系统综合性能测试标准。 目前国际上通用的钢管(无缝管、焊管及焊缝)自动无损检测标准还没有国家标准。

4、钢铁领域无损检测技术标准体系建设方案

根据现有无损检测标准体系及正在开展工作的标准制修订情况分析,现有标准制修订完成并批准发布后,无损检测方法标准数为34项,其中国家标准23项,行业标准11项,从无损检测标准体系分析,目前基础标准缺失,需制定钢铁行业无损检测人员资格标准,国外先进无损检测技术方法标准缺失严重,根据发展趋势,将来需增加钢管、圆钢自动无损检测方法(超声、涡流、漏磁等)标准和自动成像技术、照相技术等无损检测方法标准。

我们将充分发挥国内无损检测专家的作用,积极开展本专业的学术活动,加强与相关联技术委员会的沟通、协调,及时修订长标龄标准,力争与国际标准同步及时转化国际标准,跟踪采用的国外先进标准及时更新现有国家标准,制定缺失标准填补国内空白,制定最新无损检测技术的标准,与国际接轨,引领本领域技术发展和创新。

未来三年,主要在以下几个方面做好无损检测标准制修订工作:

1)2016年完成已有计划的标准制修订工作

现有9项国家标准中,2015年已有4项完成报批,2项国家标准完成审定,3项正在进行中,这三项标准是《金属材料电磁超声检验方法 第1部分:电磁超声换能器指南》、《金属材料电磁超声检验方法 第2部分:利用电磁超声换能器技术进行超声检测的方法》、《金属材料电磁超声检验方法 第3部分:利用电磁超声换能器技术进行超声表面检测的方法》,2016年完成标准审定工作。

2)2016年提出4项国家标准制修订计划

修改采用ISO 11484:2009 制定《钢铁产品——无损检测人员的雇主资格体系》国家标准;

修改采用ASTM A435-1990制定《钢板自动超声探伤系统综合性能测试方法》国家标准;

采用EN 15317-2007制定《钢管壁厚自动超声检测系统综合性能测试方法》国家标准;

修订GB/T 5777-2008《钢管超声波探伤方法》。

3)未来3年提出36项无损检测标准制修订计划,其中拟制定的国家标准30项,拟修订的国家标准3项,行业标准3项。

5、 结束语
未来钢产品无损检测标准制修订完成后,标准数量将达到70余个,我国钢铁领域无损检测标准体系将会更加完善,基本覆盖国际、国外最先进的无损检测技术。下一步,我们还要将我国自主制定的国家标准制定成国际标准,把我国的先进技术推向国际。我们将为此而努力,为我国钢铁产品质量升级和产业结构调整做出我们的贡献,为我国无损检测技术国际化做出我们的贡献。
