EMC测试小技巧之辅助设备如何挑选附推荐表

嘉峪检测网        2021-06-18 20:29

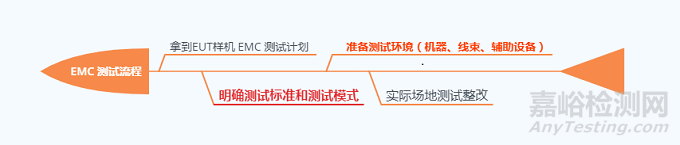

通常我们EMC测试流程如下:



1. 拿到EUT样机 EMC 测试计划;

2. 明确测试标准和测试模式;

3. 准备测试环境(机器、线束、辅助设备);



实际场地测试整改。

EMC测试小技巧之辅助设备如何挑选附推荐表



在以上过程中实际操作由于流程比较长,经常是由不同部门的人员混合进行,很可能导致实际去执行测试的人员不太明确实际需要测试的环境,对于测试模式和测试标准都可以从样品EMC测试计划上获取,但是一些辅助设备需要一些经验去选取,有的实验室可以提供能过标准辅助设备,但是如果是特殊行业比如CAN、电机负载等,实验室没有专门的辅助设备,这个时候就需要我们自己去选取辅助设备。



主要遵循一条原则 辅助设备本体要满足测试等级



常见的辅助设备有以下几种:

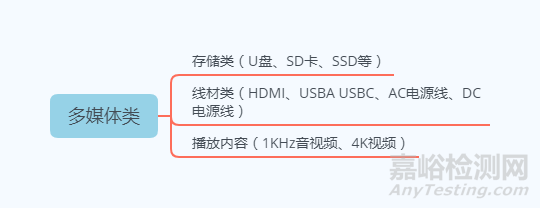

1. 多媒体类

EMC测试小技巧之辅助设备如何挑选附推荐表

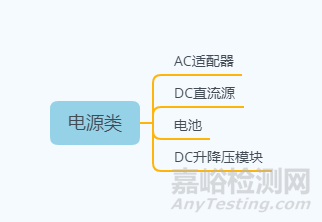

2. 电源类

EMC测试小技巧之辅助设备如何挑选附推荐表

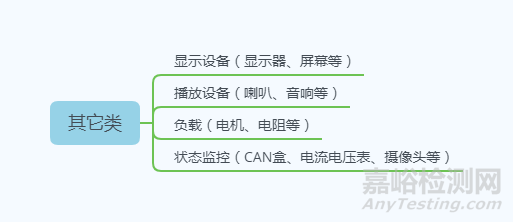

3. 其他类

EMC测试小技巧之辅助设备如何挑选附推荐表



那如何去选取自己产品适用的辅助设备呢?



主要有以下方法:

1.看



看实验室、同行业、竞品所使用的辅助设备,成本低效率高(适用于比较成熟的产品或者常用设备,如HDMI线、SD卡、显示器等)



2.试





尝试多购买几种市面上的辅助设备,然后使用能过测试标准的产品进行逐一测试,寻找最优品,成本高效率低(适用于比较小众产品,但是市面上有产品销售的辅助设备,如主动HDMI等。同时也适用于产品零部件筛选)



3.做



有一些特殊行业可能无法在市面上找到配套的设备,这个时候就需要在满足测试等级的前提下制作测试辅助设备,或者使用特殊方案减小辅助设备的影响如汽车电子实验室用的光纤转换器。



总结为一点,所有的测试(摸底测试、认证测试等)都是在符合标准测试环境和标准测试状态下才有意义,在上面的条件下才好准确快速的处理EMC问题



下面是一些常见的辅助设备推荐(已实际测试验证满足测试要求)

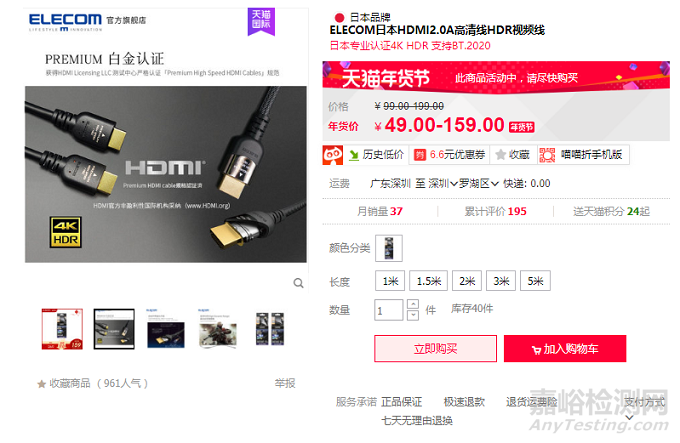

1. HDMI线 ELECOM日本HDMI2.0A高清线HDR视频线

EMC测试小技巧之辅助设备如何挑选附推荐表



Belkin/贝尔金HDMI 2.0 4K数据线2.1 8K120HZ高清线

图片注意实际测试速率和接口要求,选购要点线束屏蔽层跟HDMI金属座360°环接,主要针对148.5MHz、297MHz、445.5 MHz等频点。

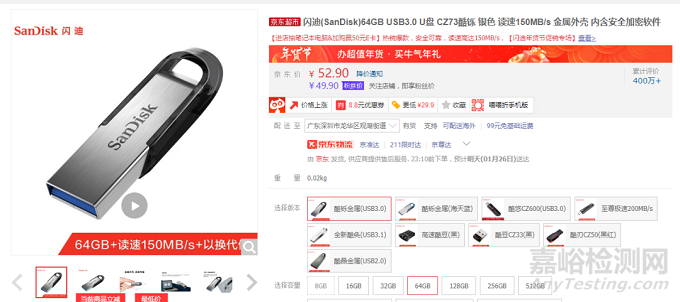

2. U盘 闪迪(SanDisk)64GB USB3.0 U盘 CZ7

EMC测试小技巧之辅助设备如何挑选附推荐表



注意实际测试速率和接口要求,选购要点金属外壳屏蔽特性好辐射静电都做的不错,尤其针对车载U盘模式测试和扩展坞满速测试USB传输240MHz、480MHz、960MHz等频点。

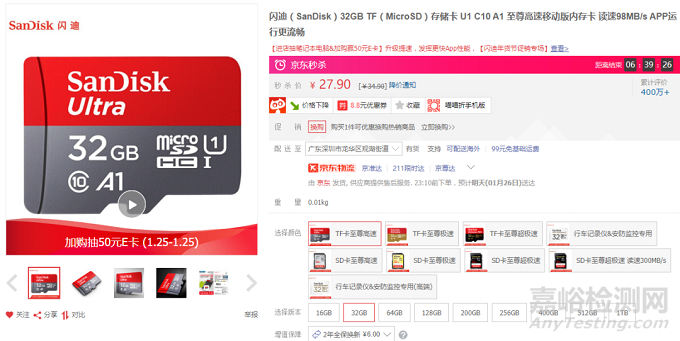

3. SD卡 闪迪(SanDisk)32GB TF(MicroSD)存储卡 U1 C10 A1 至尊高速移动版内存卡

EMC测试小技巧之辅助设备如何挑选附推荐表



注意实际测试速率和接口要求,选购要点质量不错,静电测试目前没打坏。



注:在选择辅助设备时,一般推荐顺序是同行实验室推荐优先,然后是国际大品牌(大品牌不一定能满足标准),如果是在选择生产零部件,强烈建议在选取时能否满足产品EMC设计标准。
