振动传递系数的测定方法

嘉峪检测网        2017-10-27 17:17

振动不仅会影响机器本身的工作精度和使用寿命,甚至使零件部件损坏,也会传递给周围的仪器设备,使它们也产生振动,无法正常工作。因此,有效地采用隔振技术是现代工业中重要的课题。



所谓隔振,就是在振源和隔振体之间连接弹性或阻尼装置,使振源产生的大部分能量由隔振装置吸收,以减小振源对设备的干扰。

1、实验装置:

振动传递系数的测定方法

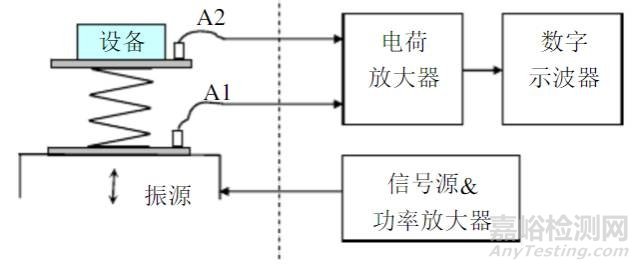

图1 隔振装置与测量仪器

2、实验原理:

为了限制设备的振动位移,在振源与设备之间增加一个由弹簧与阻尼组成的隔振器,其力学模型如下:



振动传递系数的测定方法

a.主动隔振 b. 被动隔振

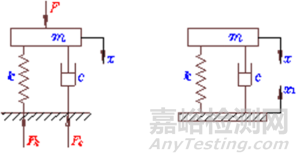

图2 主、被动隔振的力学模型



传递系数又称传递率,主动隔振的传递系数是通过隔振器传到地基上的力幅与激振力幅之比,即力传递系数;被动隔振的传递率则是隔振后物体的振幅与地基的振幅之比,即位移传递系数。它们具有相同的表达式:



振动传递系数的测定方法

振动传递系数的测定方法

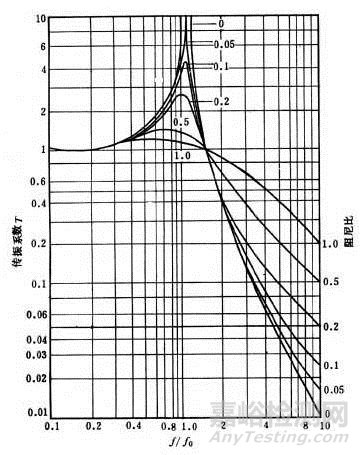

图3 振动传递系数图
