现在的工业系统中包含着大量电气元件设备,从 PCB 线路板、传感器,到驱动器、电机,再到工业电脑,电气柜,甚至产线、机器......它们通常都是需要相互连接在一起协同工作的。在这个过程中,各种类型的工业连接器其实起到了非常重要的作用,例如:承载电源动力、传输控制信号、连接设备间的数据通讯.....



可别小看了工业连接器,尽管个头不大,但它本身所蕴含的技术却并不简单。一方面,电气连接的可靠性直接决定了设备系统的性能表现;另一方面,面对各种不同类型的应用场景,工业连接器的分类也是极其的纷繁复杂。这其实给我们日常的产品开发和系统集成带来了一定的难度。



所以从本期开始,我们会请工业连接器领域的大咖 Daniel,来帮助大家深入浅出的解读下工业连接器技术。



工业连接器的定义与分类

工业连接器的分类与选型

首先,我们先从连接器的定义、分类开始,和大家聊聊连接器产品型号命名的基本规则。

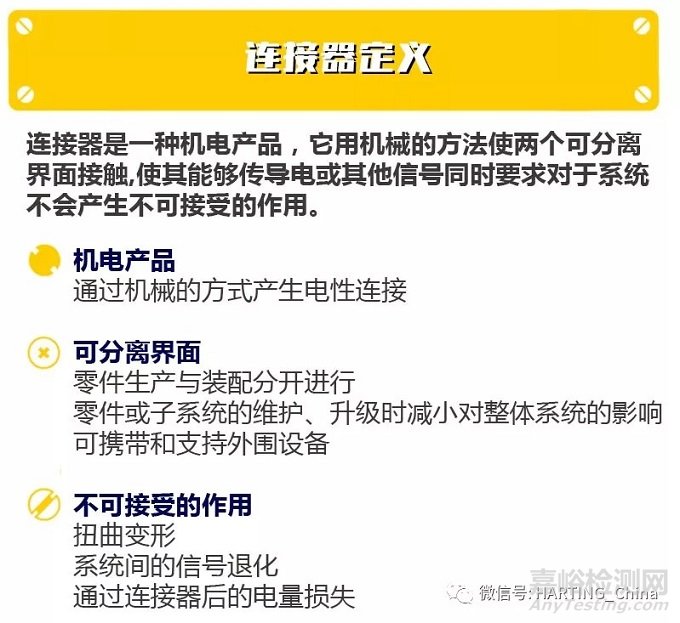

任何一个电系统必须将电流作为信号或能量的载体,从一个导体通过导体与导体之间的接触处传向另一个导体。这个导体与导体之间的接触方式称为电接触,而完成这个电接触任务的就是连接器,它会覆盖“电源”、“信号”和“数据”这三条“生命线” 。



形象的说,连接器就是承担电流或信号连接作用的“桥梁”。虽然它只是元器件,但它发挥的作用却至关重要。



连接器至今没有一个统一的分类标准,新的应用领域不断出现,结构日益多样化,很难用一种固定的模式来分类和命名。尽管如此,一些基本的分类原则依然有效,接下来咱们一起先来了解下连接器分类的前提条件。



1. 根据电子设备内外连接的功能,互连的层次分为 6 层:



第一层:元件对封装的相互连接;



第二层:封装对电路板的相互连接;



第三层:板对板的相互连接;



第四层:组件对组件的相互连接;



第五层:组件对输入输出接口的相互连接;



第六层:系统对系统的相互连接。



2.  按照结构分类:



板到板连接器;



板到线连接器;



线到线连接器。



3. 按照功率分类:



电源连接器(传输电力);



信号连接器(传输信号);



高频连接器(传输数据)。



4. 按照外形分类:



圆形连接器,多用于军事设备;



矩形连接器,用途广泛,发展迅速。



现在,模块连接器已成为连接器家族中耀眼的“明星”。



所以综上所述,考虑到连接器的技术发展和行业的应用,参考相关技术标准,可以将连接器划分为五种类别:



矩形连接器;



圆形连接器;



射频连接器;



光纤连接器;



非接触连接器 (如接近开关等)。



上面给大家介绍了连接器产品的分类,可以方便大家记忆。而如果用户想进一步了解连接器产品,就需要掌握其产品型号的命名,也就是订货号。



产品型号命名是用户采购和连接器制造商组织生产的依据。在整个连接器行业中,它遵循两种原则:



第一种是字母代号加数字的方式,力求在型号命名中反映产品的全部或者主要结构特点。好处是易于识别;缺点在于型号可能会比较长,较复杂;而随着连接器小型化发展的趋势,可喷码的空间越来越小,喷码打印正变得越来越困难。



第二种是纯阿拉伯数字组合,这种方式的好处是简洁,便于管理和打印。



可以预见这两种方式还将并存很长时间,并且不断丰富和发展。



工业连接器如何选型



咱们接着来聊聊工业连接器的选型。



作为数据、信号、电源的重要接口,连接器在选型时要充分考虑应用环境的方方面面,看似简单却暗藏麻烦,一不小心就会“踩坑”。



在实际操作过程中,如果对连接器选型的原则了解不深入,采购过程往往会变得“简单粗暴”。



比如在选择金针还是银针方面,常常会简单地认为,要求高考虑颜值就选金针,预算紧张选择银针。这样就够了吗?显然不是。因为镀金还是镀银,除了成本的差异,更重要的是考虑原始需求。例如,当电气参数要求 5V,5mA,就只能用金针。



理解自己的需求并表达出来,是正确选择连接器零件的前提。需不需要防水功能,带不带接地屏蔽,选择冲压针还是车针等等,这些在采购开始前,就要心中有数,而这些问题也会是影响价格的关键。



大约十年前,连接器的选型工作主要是由机构工程师负责。他们要考虑的是整个系统的布局,连接器的选型更多是选择尺寸和搭配。随着整个系统及设备的尺寸变的越来越小,电气干扰越来越严重,新的连接器设计必须同时考虑机械与电气的整体性能。现在连接器选型需要考虑更多复杂的因素。
